تعمیر برد آسانسور 1405 (هزینه، زمان و نکات کلیدی)

برد آسانسور چیست؟

برد آسانسور، که به آن کنترلر آسانسور نیز گفته می‌شود، مغز متفکر سیستم آسانسور است. این برد وظیفه کنترل و مدیریت کلیه عملیات‌های آسانسور را بر عهده دارد و تمامی فرمان‌ها و سیگنال‌ها را برای حرکت صحیح و ایمن آسانسور پردازش می‌کند. در حقیقت، برد آسانسور از ترکیب مدارات الکترونیکی پیچیده، رله‌ها، میکروکنترلرها و حسگرهای مختلف تشکیل شده است که با یکدیگر همکاری می‌کنند تا عملکرد سیستم به‌طور دقیق و ایمن انجام شود.

این سیستم شامل اجزای مختلفی است که به‌طور مداوم وضعیت آسانسور را مانیتور کرده و مطابق با نیاز، فرمان‌های مختلفی به موتور، ترمزها، دکمه‌ها و دیگر بخش‌ها ارسال می‌کند. ازجمله این اجزا می‌توان به میکروکنترلرها، رله‌ها، سنسورها، ترانزیستورها، نمایشگرها، کلیدها و اجزای ارتباطی اشاره کرد.

برد آسانسور علاوه بر کنترل حرکت کابین و ترمزها، مسئول هماهنگی میان سیستم‌های ایمنی (مانند سیستم‌های هشدار دهنده و محدود کننده سرعت) و همچنین مدیریت تعاملات با مسافران (ازجمله دکمه‌های طبقات و اعلان‌های صوتی) نیز می‌باشد.

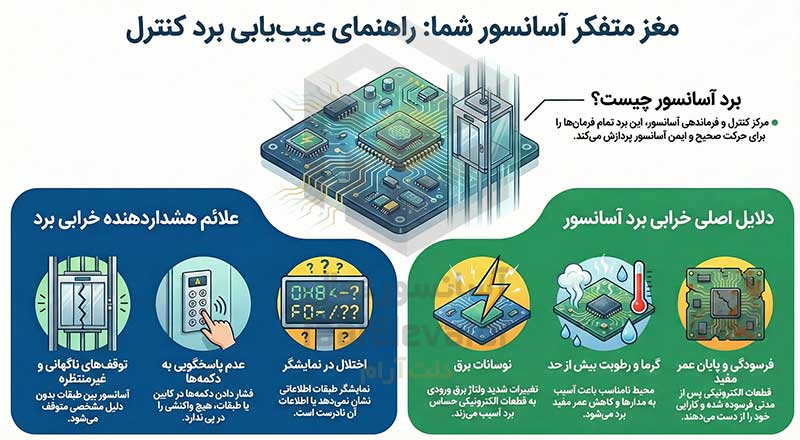

اینفوگرافیک تعمیر برد آسانسور: دلایل خرابی+ علائم هشدار دهنده

علائم خرابی برد آسانسور

خرابی برد آسانسور معمولاً با علائمی همراه است که نشان‌دهنده عملکرد نادرست یا ناقص سیستم هستند. این علائم نه تنها از نظر ایمنی می‌توانند مشکل‌ساز باشند، بلکه به‌طور قابل‌ملاحظه‌ای بر کارایی و راحتی مسافران تأثیر می‌گذارند. برخی از مهم‌ترین علائم خرابی برد آسانسور عبارت‌اند از:

1. توقف ناگهانی آسانسور

یکی از رایج‌ترین علائم خرابی برد، توقف غیرمنتظره یا ناگهانی آسانسور است. این مشکل می‌تواند ناشی از ایراد در سیستم فرمان، رله‌ها یا حتی قطع ارتباط میان برد و موتور باشد. توقف غیرمنتظره معمولاً به دلیل قطع شدن سیگنال‌های ضروری به موتور یا دیگر بخش‌های سیستم رخ می‌دهد.

2. عدم نمایش اطلاعات در نمایشگر

نمایشگرهای نصب‌شده در کابین و طبقات مختلف برای نمایش وضعیت سیستم (مانند طبقه فعلی و یا خطاهای سیستم) ضروری هستند. اگر نمایشگر هیچ اطلاعاتی نشان ندهد یا دچار اختلال در نمایش شود، معمولاً نشان‌دهنده ایراد در برد یا مدارهای الکترونیکی مرتبط با آن است.

3. عدم پاسخگویی به دکمه‌ها

دکمه‌های کنترلی در کابین و طبقات برای درخواست حرکت آسانسور طراحی شده‌اند. اگر آسانسور به دکمه‌ها پاسخ ندهد، ممکن است به دلیل خرابی برد و عدم ارسال فرمان‌های صحیح به موتور یا سیستم‌های دیگر باشد.

4. ایجاد صداهای غیرعادی

اگر در هنگام حرکت آسانسور، صداهای غیرعادی از سیستم شنیده شود (مانند سر و صدای زیاد یا صدای ناهنجار از موتور یا ترمزها)، ممکن است به دلیل خرابی یا اتصالات نادرست در برد و اجزای آن باشد.

5. خطاهای مکرر

بسیاری از بردهای پیشرفته دارای سیستم‌هایی برای نمایش خطاها هستند. خطاهای مکرر که به‌طور خودکار در نمایشگر ظاهر می‌شوند، می‌توانند نشان‌دهنده مشکلاتی در سیستم فرمان و برنامه‌نویسی برد باشند. این خطاها معمولاً شامل کدهای خاص هستند که متخصصین با استفاده از آن‌ها می‌توانند مشکل دقیق را شناسایی کنند.

6. عملکرد نامناسب سیستم ترمز

برد همچنین مسئول کنترل سیستم ترمز آسانسور است. اگر ترمز به‌درستی عمل نکند یا در هنگام توقف آسانسور حرکتی غیرمنتظره ایجاد شود، ممکن است برد دچار خرابی یا اختلال در تنظیمات سیستم ترمز باشد.

دلایل خرابی برد آسانسور

خرابی برد آسانسور می‌تواند به دلایل مختلفی اتفاق بیفتد که برخی از آن‌ها ناشی از عوامل خارجی و برخی دیگر به دلیل مشکلات داخلی در خود سیستم برد هستند. در اینجا به برخی از مهم‌ترین دلایل خرابی برد آسانسور پرداخته‌ایم:

1. نوسانات برق

نوسانات برق یکی از اصلی‌ترین دلایل خرابی برد آسانسور است. نوسان‌های شدید در ولتاژ برق ورودی می‌تواند به قطعات داخلی برد آسیب برساند. در چنین شرایطی، ممکن است ترانزیستورها، میکروکنترلرها یا رله‌ها دچار سوختگی یا خرابی شوند. استفاده از سیستم‌های محافظتی مانند UPS (منبع تغذیه بدون وقفه) می‌تواند تا حد زیادی از آسیب‌های ناشی از نوسانات برق جلوگیری کند.

2. خرابی قطعات الکترونیکی

برد آسانسور شامل قطعات پیچیده‌ای است که ممکن است در طول زمان به دلایل مختلفی خراب شوند. به‌عنوان مثال، میکروکنترلرها یا رله‌ها به‌عنوان اجزای حیاتی در برد به مرور زمان فرسوده می‌شوند. خرابی این قطعات می‌تواند منجر به اختلال در عملکرد کل سیستم شود.

3. آسیب‌های مکانیکی

آسیب‌های مکانیکی که از طرف اجزای دیگر تابلو فرمان مانند کنتاکتورها  به برد وارد می‌شود نیز از دلایل خرابی برد است. به‌طور مثال، لرزش‌های شدید یا ضربات مکانیکی می‌توانند به برد آسیب برسانند و اتصالات داخلی آن را شل کنند و در بعضی موارد قلع مردگی در برد ایجاد کنند و باعث قطع شدن قسمتی از برد شوند.

4. گرما و رطوبت

برد آسانسور به محیطی خشک و خنک نیاز دارد. افزایش دمای محیط یا رطوبت بیش از حد می‌تواند به قطعات داخلی برد آسیب بزند. این مشکل به‌ویژه در مناطقی که تابش خورشید زیاد است یا رطوبت بالاست، بیشتر مشاهده می‌شود. برای جلوگیری از این مشکل، تهویه مناسب یا سیستم‌های کنترل دما در اتاق‌های موتورخانه ضروری است.در مواقعی که رطوبت بسیار شدید است مثل استخرها باید از سیستم های هیتر خشک کننده تابلو استفاده شود.

5. اتصالات نادرست

اتصالات ضعیف یا اشتباه در سیم‌کشی نیز یکی از دلایل رایج خرابی برد آسانسور است. اتصالات نادرست می‌تواند باعث قطع سیگنال‌ها، انتقال نادرست فرمان‌ها یا حتی بروز اتصالات کوتاه شود. این مشکلات در نهایت به خرابی برد منجر می‌شود.

6. کثیفی و گرد و غبار

ورود گرد و غبار به داخل تابلو فرمان و سیستم‌های الکترونیکی می‌تواند موجب کاهش کارایی سیستم و خرابی قطعات شود. ذرات ریز گرد و غبار می‌توانند به راحتی در اطراف مدارها و اتصالات جمع شوند و باعث ایجاد اتصال‌های کوتاه یا اختلال در عملکرد برد شوند.

7. فرسودگی و عمر مفید

تمام سیستم‌های الکترونیکی پس از مدت زمانی معین به دلیل فرسودگی قطعات دچار کاهش عملکرد یا خرابی می‌شوند. اگر برد آسانسور به مدت طولانی در حال استفاده باشد و سرویس‌های دوره‌ای و تعویض قطعات فرسوده به ‌درستی انجام نشود، احتمال خرابی برد افزایش می‌یابد.

قطعه برد آسانسور چگونه تعمیر می شود؟

اهمیت تعمیر برد آسانسور
