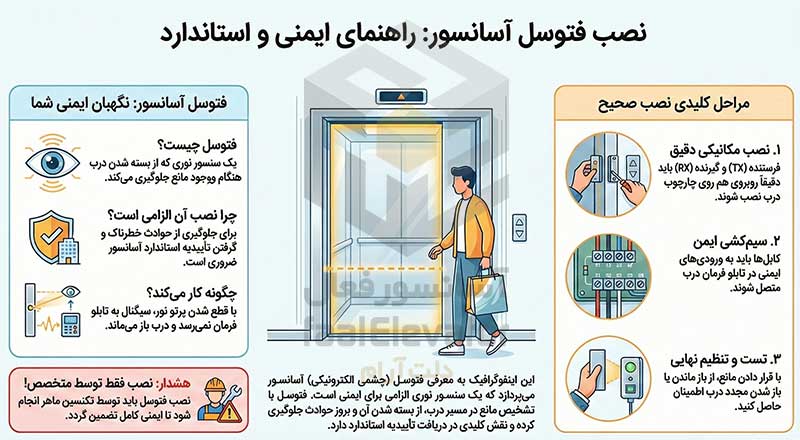

اینفوگرافیک نصب فتوسل آسانسور + پادکست

فناوری عملکرد فتوسل آسانسور چگونه است؟

مراحل نصب فتوسل آسانسور چگونه است؟

• مکان مناسب برای نصب فرستنده آسانسور را تعیین کنید. بهتر است این قطعه، به صورت دو نقطه ای هم در بخش میانی درب و هم در قسمت پایین نصب شود.
• علاوه بر تعیین محل مناسب نصب فرستنده ، باید محل دقیق نصب گیرنده های نوری را نیز تعیین کنید. این گیرنده ها باید درست مقابل فرستنده نصب شوند؛ در غیر این صورت، سیگنال ها به درستی به گیرنده ها نمی رسند.
• قطعات فرستنده وگیرنده ها را در جای خود محکم کنید. از براکت یا پیچ و مهره های مناسب استفاده کنید.
• زوایه فتوسل را به گونه ای تنظیم کنید که مطمئن شوید نور به گیرنده ها می رسد و انحراف ندارد.
• سیم های لازم سنسورهای فرستنده وگیرنده را به برد کنترل فتوسل متصل کنید.
• فتوسل را تست کنید.
• عملکرد هر کدام از نقطه های فرستنده و گیرنده را چند بار آزمایش کنید تا مطمئن شوید همه چیز به خوبی کار می کند.در بعضی موارد فتوسل ها دو نقطه ای یا سه نقطه ای هستند.

آیا ممکن است فتوسل های آسانسور، خراب شوند؟

قیمت نصب فتوسل آسانسور چقدر است؟

آموزش نصب فتوسل آسانسور

فتوسل یا سنسور پرده نوری آسانسور، یکی از تجهیزات ایمنی بسیار مهم در سیستم درب‌های اتوماتیک کابینه. این سنسور با ایجاد یک «پرده‌ی نوری» جلوی درب، مانع بسته‌شدن در هنگام عبور افراد یا اجسام می‌شه و از خطرات جدی مثل گیر کردن کودک، کالسکه، ویلچر یا بار جلوگیری می‌کنه.

نصب صحیح فتوسل آسانسور نه‌تنها امنیت رو افزایش می‌ده، بلکه در گرفتن تاییدیه استاندارد آسانسور هم الزامیه.



اجزای اصلی فتوسل آسانسور

فتوسل‌ها به‌طور معمول شامل موارد زیر هستند:

• فرستنده (TX): ارسال‌کننده‌ی پرتوهای مادون قرمز
• گیرنده (RX): دریافت‌کننده‌ی پرتوها
• کابل اتصال (معمولاً ۴ یا ۵ سیمه)
• براکت نصب برای اتصال به لبه‌ی درب کابین
• چراغ وضعیت (LED) برای نمایش عملکرد یا خطا
• کارت کنترل یا رابط تابلو فرمان (در برخی مدل‌ها)



مرحله ۱: آماده‌سازی محل نصب

1. بررسی نوع درب

ابتدا باید نوع درب کابین مشخص شود:

درب تلسکوپی یا مرکز بازشو (سانترال)

نوع مکانیزم: اتوماتیک تمام‌قد یا نیم‌قد

فتوسل باید متناسب با ارتفاع بازشو درب انتخاب شود (معمولاً ۷۰ تا ۱۶۰ سانتی‌متر).

2. تمیز کردن سطح نصب

لبه‌ی عمودی چارچوب درب کابین (از داخل)، محل نصب فرستنده و گیرنده است. حتماً با الکل یا اسپری تمیزکننده، این سطوح را پاک‌سازی کنید تا چسب به براکت‌ها به‌خوبی بچسبد.



مرحله ۲: نصب مکانیکی فتوسل

1. نصب فرستنده و گیرنده

سنسور فرستنده در یک طرف، و سنسور گیرنده در سمت مقابل نصب می‌شود.

راستای‌ آن‌ها باید دقیقاً روبه‌روی هم باشد (با تراز یا متر بررسی شود).

معمولاً روی ریل افقی درب یا روی لبه‌ی قاب کابین نصب می‌شوند.

2. استفاده از براکت یا چسب صنعتی

فتوسل‌ها با براکت فلزی یا چسب دوطرفه مخصوص نصب می‌شوند.

بعد از نصب، بررسی کن که هیچ مانعی جلوی دید مستقیم فرستنده به گیرنده وجود نداشته باشه.



مرحله ۳: سیم‌کشی فتوسل

1. مسیر کابل‌کشی

کابل‌ها از پشت سنسورها وارد جعبه تقسیم کابین یا مستقیماً به تابلو فرمان درب کابین می‌رند. باید:

کابل‌ها از مسیر ایمن، بدون پیچ‌خوردگی و تماس با قطعات متحرک عبور کنند

از روکش نسوز یا محافظ فنری برای کابل استفاده بشه

کابل رو با بست کمربندی یا گیره پلاستیکی، مهار کن

2. اتصال به تابلو فرمان

در بیشتر آسانسورها، فتوسل به صورت مستقیم به ورودی‌های ایمنی تابلو درب (DOOR SAFETY / LIGHT CURTAIN) متصل می‌شه.

معمولاً ۴ یا ۵ رشته سیم هست:

برق تغذیه (+ و -) → 12V یا 24V

خروجی سیگنال (NC یا NO)

زمین (در برخی مدل‌ها)

حتماً دیتاشیت یا برچسب فتوسل رو بخون تا اتصالات درست انجام بشه.



مرحله ۴: تست و تنظیم عملکرد

بعد از نصب فیزیکی و اتصال سیم‌ها:

1. تست عملکرد سنسورها

وقتی درب بازه، نباید هیچ خطا یا چشمک‌زن روی فتوسل ببینی.

دستت رو جلوی پرتو بگیر → در این حالت، درب نباید بسته بشه.

اگر فتوسل به درستی عمل می‌کنه، چراغ وضعیت تغییر رنگ می‌ده یا خاموش می‌شه.



2. بررسی تأثیر در عملکرد درب

با قرار دادن مانع (مثلاً یک تخته یا دست) در برابر فتوسل، درب باید سریعاً متوقف یا باز بشه.

اگه فتوسل عمل نکنه، ممکنه:

• جهت اتصال سیم‌ها اشتباه باشه
• فرستنده و گیرنده روبه‌روی هم نباشن
• تغذیه ولتاژ ضعیف باشه
• فتوسل خراب باشه



نکات مهم ایمنی و اجرایی

• بدون فتوسل، درب نباید فعال بشه (قانون استاندارد اجباریه)
• در ساختمان‌های دارای کودک، سالمند یا ویلچر، حتماً فتوسل تمام‌قد نصب کن
• از فتوسل‌های برند معتبر و گارانتی‌دار استفاده کن
• در محیط‌های پرنور، فتوسل باید دارای فیلتر ضد نویز نوری باشه
• اتصال فتوسل به UPS یا باتری پشتیبان توصیه می‌شه تا در قطع برق هم عمل کنه



جمع‌بندی

نصب فتوسل آسانسور یکی از مراحل کلیدی برای حفظ ایمنی کاربران و اخذ استاندارد بهره‌برداریه. یک نصب دقیق، تمیز و تست‌شده می‌تونه تا سال‌ها بدون مشکل کار کنه و از خطرات جدی جلوگیری کنه. هر خطای کوچک در نصب فتوسل ممکنه به حادثه بزرگ ختم بشه. پس این مرحله رو جدی بگیرید.
