چاه آسانسور: ابعاد، طراحی و الزامات ایمنی

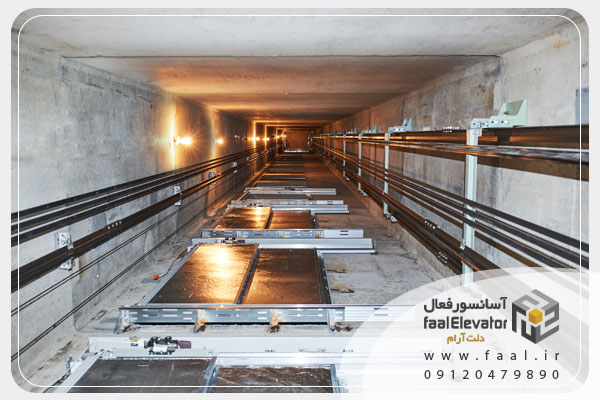

چاه آسانسور یا Shaft به فضای عمودیِ محصور گفته میشود که کابین آسانسور، ریلها، وزنه تعادل، دربهای طبقات، کابلها و دیگر تجهیزات در آن نصب شدهاند. این فضا نهتنها مسیر حرکت عمودی کابین را فراهم میکند، بلکه زیرساخت اصلی برای ایمنی، عملکرد فنی و پایداری آسانسور است.
چاه آسانسور معمولاً از بتن مسلح، دیوارهای آجری با اسکلت فلزی یا سازههای فلزی ساخته میشود و باید از لحاظ ابعاد، مقاومت سازهای، رطوبتپذیری، و تطابق با تجهیزات آسانسور کاملاً استاندارد باشد.
ابعاد استاندارد چاه آسانسور (بر اساس ظرفیت و نوع آسانسور)
ابعاد چاه آسانسور بسته به نوع سیستم (کششی یا هیدرولیکی)، ظرفیت کابین، نوع درب (اتومات یا نیمهاتومات) و نوع چاه (بتنی یا فلزی) متفاوت است.
مثالهای پرکاربرد:
| ظرفیت | نوع درب | عرض چاه | عمق چاه |
| 4 نفره (300 کیلو) | اتومات | ~155cm | ~150cm |
| 6 نفره (450 کیلو) | اتومات | ~160-170cm | ~160-170cm |
| 8 نفره (630 کیلو) | اتومات | ~180-190cm | ~180-200cm |
| باربر صنعتی (1000+ کیلو) | کشویی | 200+cm | 200+cm |
نکات کلیدی:
- در آسانسورهای هیدرولیکی، عمق چاهک بیشتر ولی ارتفاع بالاسری کمتر است.
- در آسانسورهای گیرلس بدون موتورخانه (MRL)، فضای بالای چاه باید بیشتر از آسانسور معمولی باشد.
- ابعاد مفید چاه نباید کمتر از ابعاد نقشه باشد؛ کوچک بودن حتی ۵ سانتیمتر ممکن است مانع نصب تجهیزات یا کوچک شدن کابین و کم شدن ظرفیت آسانسور شود.
اجزای تشکیلدهنده چاه آسانسور
چاه آسانسور فقط یک فضای خالی نیست؛ بلکه دارای اجزای متعدد فنی و سازهای است:
۱. چاهک یا Pit:
پایینترین نقطه چاه، جایی که ضربهگیرها، سنسورها و گاهاً کفپوشها نصب میشوند
دارای شیب برای تخلیه آب و دریچهی زهکشی و غیر قابل نفوذ برای آب باشد
۲. دیوارهها:
باید صاف، عمود و بدون زائده و عدم ریزشی باشند
میزبان بست های ریل (براکتهای ریل) و درب طبقات
۳. ریلهای راهنما:
دو ریل برای کابین و دو ریل برای وزنه تعادل
از بالا تا پایین چاه روی براکتهای فولادی سوار میشوند
۴. براکتها:
اتصالدهندهی ریلها به دیوار
هر ۲.۵ تا ۳ متر یک عدد نصب میشود
۵. ضربهگیرها:
در کف چاهک، معمولاً از نوع فنری یا روغنی یا پلی اورتان
نقش جذب ضربه در شرایط اضطراری
۶. نردبان اضطراری:
برای ورود تکنسینها به چاهک، نصب روی دیوارهی مقابل درب طبقه اول
۷. چراغ تونلی:
چراغهایی برای روشنایی چاه در هنگام سرویس و بازرسی
۸. قلاب سقف
برای نصب یا جابهجایی تجهیزات سنگین مانند موتور یا کابین
چاه آسانسور کششی در برابر هیدرولیکی
| مورد مقایسه | کششی | هیدرولیکی |
| محل موتور | بالای چاه یا موتورخانه | کنار چاه یا پایین |
| عمق چاهک (Pit) | متوسط (1.2 – 1.5m) | بیشتر (1.5 – 2.0m) |
| نیاز به بالاسری (Overhead) | بیشتر (حداقل 3.5m) | کمتر (تا 2.8m) |
| فضای ریل وزنه تعادل | الزامی | ندارد یا محدود |
| نوع سیستم رانش | سیمبکسل و موتور | جک هیدرولیک |
در آسانسورهای هیدرولیکی، بهجای وزنه تعادل، جک بهصورت مستقیم یا غیرمستقیم عمل میکند. بنابراین طراحی چاه نیز سادهتر و کمهزینهتر است، اما نیاز به فضایی برای جک یا چاهیی برای جک وجود دارد.
نکات اجرایی در ساخت چاه آسانسور
برای ساخت چاه ایمن، استاندارد و قابل بهرهبرداری باید نکات زیر رعایت شود:
- بتنریزی کف چاهک با شیب مناسب برای خروج آب
- نصب صفحه پلیت در نقاط براکتها با فاصله دقیق طبق نقشه نصاب آسانسور
- آهنکشی کامل دیوارهها برای امکان جوش براکتها
- پیشبینی قلاب سقفی برای حمل تجهیزات
- ایزولاسیون کف و دیوارهها برای جلوگیری از ورود رطوبت
- دقت در اجرای بازشو دربها (در تراز هر طبقه یعنی خط کف دقیق )
تأثیر طراحی چاه در نوع درب، ظرفیت و سرعت آسانسور
اگر چاه بیش از حد باریک باشد، امکان نصب دربهای اتوماتیک سنترال یا تلسکوپی وجود ندارد
عمق کم چاهک = ممنوعیت نصب آسانسور پرسرعت
در آسانسورهای باربر یا بیمارستانی، ابعاد چاه باید امکان ورود تخت، برانکارد یا چرخدستی را بدهد
کابین بزرگتر = نیاز به شاسی قویتر = ابعاد چاه بیشتر
الزامات ایمنی در ساخت چاه آسانسور
بر اساس استانداردهای ISIRI و EN81، موارد زیر الزامیاند:
- نردبان اضطراری از کف چاه تا درب طبقه اول
- چراغ تونلی با کلید مجزا در پایین چاهک
- قلاب سقفی مقاوم تا ۵۰۰ کیلوگرم برای جابهجایی تجهیزات
- کف چاه ضدآب و دارای دریچه تخلیه
- فضای ایمن در کف چاه برای فرار تکنسین در حالت سقوط اضطراری کابین
- وجود نشانگر ارتفاع، لولایی نبودن پنجرههای چاه و جلوگیری از ورود اشیاء خارجی
مشکلات رایج در اجرای چاه آسانسور و راهکارها
ابعاد کوچکتر از نقشه → راهکار: استفاده از دربهای کوچکتر یا تغییر مدل آسانسور
عمق ناکافی چاهک → راهکار: حذف یک طبقه یا استفاده از ضربهگیر خاص
رطوبت زیاد کف چاه → راهکار: اجرای زهکشی، ایزوگام و تهویه
صاف نبودن دیوارهها → راهکار: شاتکریت یا شاسیکشی داخلی
نبود صفحات فلزی برای براکتها → نیاز به تخریب موضعی و کارگذاری پلیت

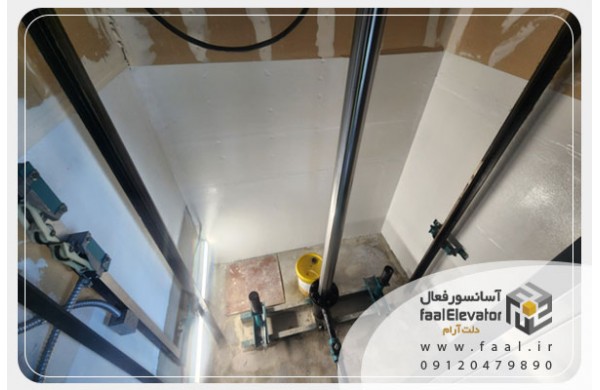

بررسی چاهک آسانسور: ویژگیها، اندازهها و الزامات فنی
چاهک یا Pit از حیاتیترین اجزای چاه آسانسور است.
| ویژگی | مقدار یا توضیح |
| عمق حداقل برای آسانسور کششی | 1.2 تا 1.4 متر |
| عمق حداقل برای آسانسور هیدرولیکی | 1.5 تا 2 متر |
| کف چاه | بتن مسلح با شیب، دارای زهکش و مقاوم در برابر رطوبت |
| محل نصب ضربهگیرها | دقیقاً زیر کابین و وزنه تعادل در پایینترین موقعیت حرکت |
اگر چاهک بیش از حد کمعمق باشد، کابین هنگام سقوط احتمالی یا توقف اضطراری، با کف چاه برخورد میکند و خطر جانی ایجاد میشود.
جمعبندی و توصیه برای مهندسان و مجریان ساخت
چاه آسانسور، قلب عملکرد سیستم آسانسور است. حتی بهترین برندهای موتور و کابین، بدون یک چاه با ابعاد دقیق، ساختار ایمن، و رعایت استانداردها، قابل نصب و بهرهبرداری نیستند.
توصیههای اجرایی:
- قبل از بتنریزی دیوارهها، نقشههای اجرایی آسانسور را نهایی کنید
- با نصاب حرفهای مشورت کنید تا محل صفحات براکت، ورودی دربها و عمق چاهک بهدرستی اجرا شوند
- هر تغییر کوچک در ابعاد چاه، ممکن است هزینههای اضافی یا حتی غیرقابلنصببودن آسانسور را به همراه داشته باشد
