آسانسور هیدرولیک چیست؟ بررسی عملکرد، مزایا و معایب

 آسانسور هیدرولیک نسل جدیدی از آسانسور بوده که جزء آسانسور های بدون موتور خانه یا MRL -Machine Room Less قرار می گیرند.تجهیزات اصلی آنها جک (Cylider) و پاوریونیت (Power Unit) بوده که نیروی محرکه و حرکت را در آسانسور هیدرولیک ایجاد می کنند.

 قیمت آسانسور - تاریخ اپدیت قیمت ها 1404/04/08 - قیمت های پایه در جدول زیر ارائه شده اند.

قیمت ها به تومان  و بدون هزینه نصب و راه اندازی، بدون شاسی طبقه و بدون کابین  می باشد.

به دلیل متنوع بودن اجزای کابین آسانسور و متغیر بودن هزینه کابین بر اساس مدل انتخاب شده توسط مشتری، جدول زیر بدون هزینه کابین محاسبه گردیده است.

برای اطلاع از قیمت سایر مدل ها با شماره 02122686533  تماس بگیرید.

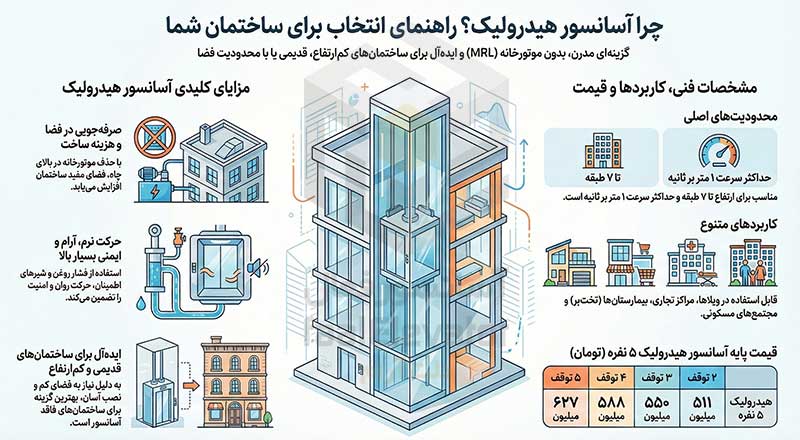

مزایای آسانسور هیدرولیک

•  مدرن و با پرستیژ
• زیبا و دکوراتیو و قابل اجرا در نماهای ساختمان و مناسب برای اجرا با کابین های شیشه ای
• حذف موتورخانه ها از بالای چاه آسانسور که مزیتهای زیر را ایجاد میکند:
• کاهش ارتفاع ساختمان
• نمای زیباتر (مخصوصا در مناطقی که سقف شیبدار استفاده می شود)
• فشار ثقلی کمتر بر سازه ساختمان  (حذف حدود 4000 کیلوگرم بار از سازه)
• صرفه جویی مالی در ساخت موتور خانه و عدم اشغال فضا توسط موتورخانه
• امکان سرویس دهی آسانسور تا پشت بام
• امداد رسانی آسانتر در هنگام بروز حادثه (آتش سوزی و زلزله)
• قابلیت اجرا در فضاهای کوچک و فضای بین راه  پله (به دلیل حذف وزنه تعادل)
• مناسب اجرا در ساختمان های قدیمی که در آنها آسانسور تعبیه نشده است.
• ایده آل برای ویلاها ، فروشگاه ها ،مراکز تجاری،خودروبرها و منازل مسکونی
• قابلیت اجرای درب در سه طرف کابین
• اجرای سریع
• خدمات و سرویس راحت و ساده تر
• ایمنی و طول عمر بیشتر

معایب آسانسور هیدرولیک

•  محدودیت ارتفاع تا 7 طبقه
• محدودیت سرعت تا 1m/s

جک  (jack)

جک در آسانسور هیدرولیک بسیار با اهمیت است.در صورت عدم کیفیت کافی جک ، تعویض جک کار ساده ای نبوده به همین جهت می بایست در هنگام انتخاب جک از بهترین کیفیت و مارک استفاده کرد. جک ها پس از تولید یک به یک در شرایط سخت آزمایش می شوند.جک های دو و سه مرحله ای از جمله جک های بسیار حساس و دقیق میباشند . مزیت این محصول حمل و نقل و نصب ساده تر در داخل چاه آسانسور است. جک های چند تکه در داخل چاهک آسانسور به هم پیچ می شوند.

شیر اطمینان (یا شیر ترکیدگی Rupture Valve)

مهمترین قطعه در تامین امنیت آسانسور هیدرولیک Rupture Valve است که می بایست دارای کیفیت و دقت ویژه ای بوده و از استانداردهای معتبر اروپایی و یا آمریکایی برخوردار باشد.در صورتی که به هر دلیلی سرعت خروج روغن از جک از میزان تعریف شده تجاور کند این شیر وارد عمل میشود و امنیت آسانسور را تامین می کند. باید  صحت عملکرد شیر ترکیدگی را حین عملیات راه اندازی تست کرده و از تنظیمات آن مطمئن شد،چرا که تنها وجود شیر ترکیدگی کافی نبوده و باید به گونه ای تنظیم شده باشد که در صورت نیاز وارد عمل شود.

سیستم محرک پاوریونیت

پاوریونیت (Power Unit) عامل تولید نیرو و حرکت در آسانسور هیدرولیک Power Unit است ، که علاوه بر کیفیت قطعات اصلی نحوه تولید و مونتاژ آن با اهمیت است. در صورتی که اگر تولید و مونتاژ با دقت صورت نگیرد علاوه بر استهلاک قطعات باعث لرزش و ایجاد سر و صدا در دراز مدت می گردد.

مهمترین مشخصات یک پاور یونیت خوب

• حرکت بسیار نرم و دقیق
• صدا و نویز بسیار کم 75~95 dB
• طراحی مهندسی ویژه
• شیر اصلی Shat Off  Valve مجهز به فیلتر
• قابلیت آزمایش صحت عملکرد شیر ترکیدگی Rapture Valve
• متعادل ترین حجم روغن برای کارکردی بهتر
• قابلیت نصب بوبین تاخیری EVS
• مجهز به شیر اضطراری Emergency و بوبین اضطراری یا Black Out

اصول کارکرد آسانسور هیدرولیک

آسانسور هیدرولیک سیستم‌هایی هستند که بر اساس فشار روغن و استفاده از سیلندرها و پمپ‌های هیدرولیکی عمل می‌کنند. حرکت صعودی با تزریق روغن به سیلندر و حرکت نزولی با تخلیه کنترل‌شده روغن انجام می‌شود. جای استفاده از موتور کششی، چرخ ‌دنده و کابل، در این نوع آسانسورها از سیلندر نصب شده در زیر کابین یا کنار چاهک استفاده می‌شود. وقتی کاربر دکمه طبقه را فشار می‌دهد، توسط پمپ، روغن به داخل سیلندر هدایت می‌شود و باعث بلند شدن پیستون متصل به کابین می‌گردد. حرکت نزولی نیز با خروج روغن از سیلندر به صورت کنترل ‌شده صورت می‌پذیرد.

سیستم آسانسور هیدرولیک بسیار ساده و قابل اطمینان است، اما به دلیل اتلاف انرژی در تبدیل نیروی الکتریکی به هیدرولیکی، معمولاً بازده انرژی کمتری نسبت به آسانسورهای کششی دارد؛ همچنین، این آسانسورها به ‌عنوان گزینه مناسب در ساختمان‌های کم ‌ارتفاع (معمولاً تا ۵ یا ۶ طبقه) شناخته می‌شوند.

کاربردهای آسانسور هیدرولیک

استفاده از آسانسور هیدرولیک در مواقعی که سرعت و تعداد طبقات زیاد نیست، بسیار مناسب است. این آسانسورها در ساختمان‌های کوتاه‌ مرتبه مانند بیمارستان‌ها، هتل‌ها و مجتمع‌های مسکونی کاربرد دارند.

از جمله کاربردهای عمومی آسانسور هیدرولیک می‌توان به موارد زیر اشاره کرد:

• تخت ‌بر: استفاده در بیمارستان‌ها و مراکز درمانی که نیاز به حمل بیماران درازکش دارند.

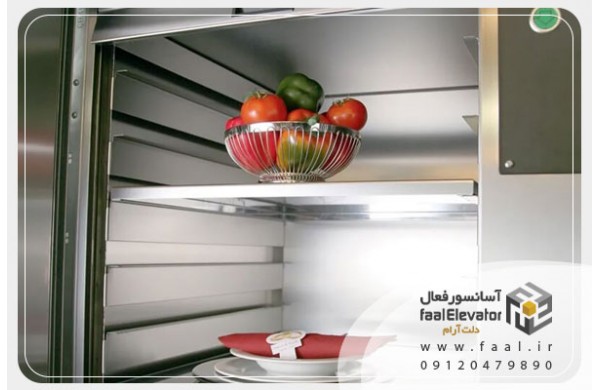

• غذا بر: مورد استفاده در آشپزخانه‌های صنعتی و هتل‌ها برای جابجایی مواد غذایی.
• ویلچر بر: انتقال افراد ناتوان در ساختمان‌های اداری و عمومی.
• نفر بر: حمل‌ونقل افراد در ساختمان‌های کم‌ ارتفاع با توجه به سهولت استفاده و ایمنی.

در فضاهای کشاورزی و صنایع مواد غذایی: در گلخانه‌ها، انبارهای مواد غذایی یا خطوط تولید مواد غذایی، آسانسورهای هیدرولیک به‌عنوان وسیله‌ای برای جابجایی سبدها، ظروف سنگین و کانتینرهای حاوی محصولات استفاده می‌شوند. این آسانسورها در مقایسه با آسانسورهای الکتریکی، مقاومت بیشتری در برابر گرد و غبار، رطوبت و شرایط سخت محیطی دارند و به‌همین دلیل در محیط‌های صنایع غذایی و کشاورزی بسیار مفید هستند.

در فضاهای نظامی و امنیتی: در برخی از پادگان‌ها، سایت‌های نظامی یا فضاهای تحت نظارت، استفاده از آسانسور هیدرولیک به‌دلیل قابلیت کنترل مستقل و عدم وابستگی به شبکه برق اصلی، ارجحیت دارد. این سیستم‌ها می‌توانند با استفاده از منبع انرژی محلی (مانند ژنراتور) عمل کنند و در صورت نیاز، به‌صورت دستی نیز فعال شوند. همچنین، به‌دلیل عدم وجود کابل و قرقره، در نمونه های جک مستقیم، خطر قطع شدن یا اختلال در عملکرد در شرایط اضطراری کمتر است.

مزیت اصلی این سیستم‌ها، توانایی تحمل بار سنگین و ثبات زیاد در حین حرکت است؛ بنابراین در محیط‌هایی که نیازمند جابجایی بدون لرزش هستند، گزینه مناسبی هستند.

نکات ایمنی آسانسور هیدرولیک

همانند تمامی تجهیزات صنعتی، آسانسورهای هیدرولیک نیز نیازمند رعایت دقیق استانداردهای ایمنی هستند. این موضوع شامل طراحی، نصب، نگهداری و تعمیرات دوره‌ای است.

نکات مهم ایمنی عبارتند از:

• کنترل فشار سیستم هیدرولیک: وجود سیستم‌های ایمنی ضد فشار بیش از حد در مدار هیدرولیک ضروری است تا از خطر انفجار یا نشت روغن جلوگیری شود.
• تعمیرات منظم: بازبینی دوره‌ای سیلندرها، پمپ‌ها و خطوط انتقال روغن برای شناسایی به‌ موقع سایش و خرابی‌ها الزامی است.
• دراپ ‌کاف (Drop Cuff): استفاده از یک مکانیزم ایمنی که در صورت تخلیه غیرمنتظره روغن، اجازه نمی‌دهد کابین به‌صورت ناگهانی سقوط کند.
• نگهداری از مخزن روغن: رفع هوای داخل مخزن و تمیز کردن فیلترها به‌طور منظم برای جلوگیری از خرابی پمپ.
• نصب توسط متخصصان: نصب سیستم آسانسور هیدرولیک باید توسط تیم‌های مجرب و با رعایت استانداردهای بین‌المللی مانند EN 81-2 یا ISO 9386 انجام شود.

نتیجه‌گیری

رعایت این نکات ایمنی، عمر مفید آسانسور را افزایش داده و از حوادث جلوگیری می‌کند. همچنین، آموزش کاربران نهایی در مورد نحوه صحیح استفاده و واکنش در مواقع اضطراری، جزو الزامات اساسی ایمنی است. در نهایت، انتخاب آسانسور هیدرولیک باید با درنظرگرفتن نیازهای واقعی ساختمان، نوع بار مورد نقلیه، تعداد طبقات و شرایط فیزیکی محل انجام شود. با توجه به پیشرفت‎های فنی اخیر، حتی در این سیستم‌‎ها نیز بهینه ‌سازی‎هایی در جهت کاهش مصرف انرژی و افزایش دقت حرکتی صورت گرفته که می‎‌تواند گزینه‌‎ای مناسب برای کاربردهای گوناگون باشد.
