نصب آسانسور هیدرولیک 1405 (مراحل، هزینه و نکات فنی)

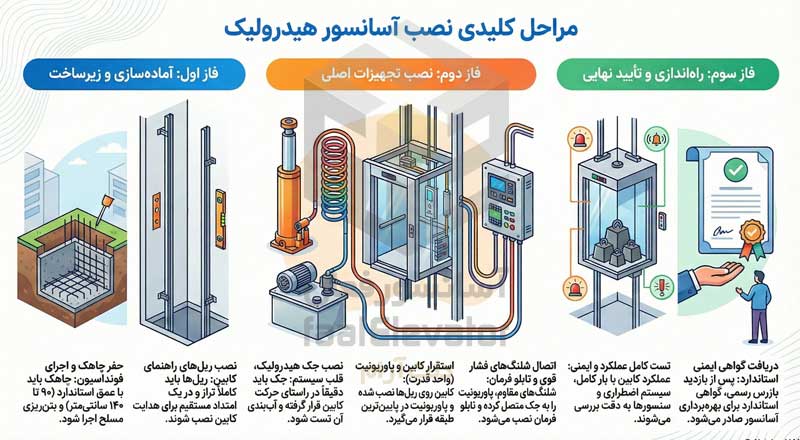

اینفوگرافیک مراحل نصب آسانسور هیدرولیک (3 فاز)

استانداردها و الزامات فنی نصب آسانسور هیدرولیکی

• استاندارد EN 81-2 اروپا: الزامات ایمنی و طراحی آسانسورهای هیدرولیکی در اروپا را تعیین می‌کند، از جمله استانداردهای مربوط به پاوریونیت، فشار روغن و ایمنی سیستم جک.
• استاندارد ISIRI 6303-2 ایران: دستورالعمل‌های ملی برای نصب و بهره‌برداری از آسانسورهای هیدرولیکی در ایران، شامل مشخصات چاله، چاهک، سیستم هیدرولیک و کنترل‌های ایمنی.
• استاندارد ASME A17.1 آمریکا: مجموعه‌ای از ضوابط مرتبط با عملکرد ایمن، بهره‌وری انرژی و کنترل آسانسورهای هیدرولیکی.
• مقررات NFPA: الزامات آتش‌نشانی برای نصب و بهره‌برداری از آسانسورهای هیدرولیکی جهت جلوگیری از آتش‌سوزی در سیستم‌های برقی و روغنی.

• چاهک (Pit) باید عمقی بین ۹۰ تا ۱۴۰ سانتی‌متر داشته باشد، بسته به نوع جک هیدرولیک.
• دیواره‌های چاه باید مقاوم در برابر فشار و رطوبت باشند و از متریال‌های ضد‌آتش و مقاوم در برابر روغن استفاده شود.
• اجرای لوله‌کشی روغن با حداقل خمیدگی برای جلوگیری از افت فشار.

• محل نصب پاوریونیت باید دارای تهویه مناسب باشد تا از داغ شدن روغن و کاهش کارایی سیستم جلوگیری شود.
• کف موتورخانه باید عایق روغن و مقاوم در برابر نشت باشد.
• اجرای کابل‌کشی و برق‌رسانی استاندارد جهت جلوگیری از خطرات برقی.
• نصب سیستم ارتینگ قوی برای کاهش نوسانات برق و جلوگیری از خرابی تجهیزات الکترونیکی.

• نصب سنسورهای فشار و دما برای نظارت بر روغن هیدرولیک.
• استفاده از شیرهای کنترل فشار برای جلوگیری از افزایش ناگهانی فشار در سیستم.
• نصب سوپاپ ضد سقوط (Rupture Valves) برای توقف کابین در صورت پارگی شلنگ‌های هیدرولیک.
• اجرای سیستم برق اضطراری (UPS) جهت بازگرداندن کابین به نزدیک‌ترین طبقه در زمان قطعی برق.

• استفاده از روغن‌های مخصوص آسانسور هیدرولیکی که مقاومت بالایی در برابر دما و اکسیداسیون دارند.
• بررسی ویسکوزیته و نقطه اشتعال روغن بر اساس دمای محیط و شرایط کاری آسانسور.

مشکلات رایج در نصب آسانسور هیدرولیکی و راه‌حل‌ها

• نشتی در شیلنگ‌های هیدرولیک.
• خرابی پمپ روغن یا پاوریونیت.
• وجود هوا در مدار هیدرولیک.

• بررسی و تعویض لوله‌های روغن و رفع نشتی‌ها.
• تست و تنظیم مجدد پمپ و پاوریونیت.
• تخلیه هوا از سیستم با استفاده از روش Bleeding.

• تنظیم نامناسب شیرهای کنترل و سوپاپ‌های فشار.
• ویسکوزیته نامناسب روغن هیدرولیک.
• نصب نادرست ریل‌های راهنما.

• بررسی و تنظیم دقیق شیرهای کنترل فشار.
• استفاده از روغن مناسب با توجه به شرایط آب‌وهوایی.
• بازبینی و رگلاژ ریل‌های راهنما.

• کارکرد مداوم آسانسور و عدم استراحت سیستم.
• نصب نادرست پاوریونیت و عدم تهویه مناسب.
• کاهش سطح روغن در مخزن.

• نصب سیستم خنک‌کننده روغن برای کاهش دما.
• تعویض روغن هیدرولیک با نمونه‌های دارای مقاومت حرارتی بالاتر.
• بررسی نشتی‌های احتمالی و تکمیل سطح روغن.

• خرابی درزگیرها (Seal) یا فرسودگی شیلنگ‌های روغن.
• فشار بیش از حد در مدار هیدرولیک.

• تعویض درزگیرها و اورینگ‌های معیوب.
• کاهش فشار سیستم و تنظیم مجدد شیرهای هیدرولیک.
• استفاده از لوله‌های فشار قوی و مقاوم در برابر خوردگی.

• کثیف شدن روغن هیدرولیک و ایجاد رسوبات در شیرهای کنترل.
• خرابی شیرهای مغناطیسی (Solenoid Valves).

• تعویض و فیلتر کردن روغن هیدرولیک برای حذف رسوبات.
• تست و در صورت نیاز تعویض شیرهای مغناطیسی.
• بررسی وضعیت سیم‌کشی و کنترل ولتاژ برق تابلو فرمان.

• نوسانات برق شهری و عدم وجود تثبیت‌کننده ولتاژ.
• خرابی در تابلو فرمان یا مدار کنترل پاوریونیت.

• نصب استابلایزر و UPS برای تثبیت ولتاژ برق ورودی.
• بررسی و تعمیر مدارهای الکتریکی تابلو فرمان و پاوریونیت.
• تست عملکرد تمامی سنسورهای حفاظتی سیستم.

آموزش نصب آسانسور هیدرولیک

آسانسور هیدرولیک یکی از انواع رایج آسانسورهاست که به‌جای سیم‌بکسل و موتور کششی، از سیستم جک و پاور یونیت برای حرکت کابین استفاده می‌کند. این نوع آسانسور بیشتر در ساختمان‌های کم‌ارتفاع، ویلاها، مراکز درمانی، فروشگاه‌ها و محیط‌هایی با ترافیک کم یا متوسط کاربرد دارد.



ویژگی اصلی آسانسور هیدرولیک:

• بدون نیاز به موتورخانه در بالا
• حرکت آرام و بی‌صدا
• امنیت بالا
• قابلیت نصب در فضاهای محدود

اما نصب آن نیازمند رعایت استانداردهای خاص، دانش فنی و تجهیزات ویژه است. در ادامه مراحل نصب را با جزئیات کامل مرور می‌کنیم:



مرحله اول: بررسی نقشه، محل نصب و آماده‌سازی چاهک

1. بررسی نقشه فنی

قبل از شروع نصب، نقشه مکانیکی و هیدرولیکی آسانسور باید بررسی و با شرایط پروژه تطبیق داده شود:

ارتفاع حرکت و تعداد توقف‌ها

موقعیت جک (مستقیم یا غیرمستقیم، مرکزی یا کناری)

فضای موردنیاز برای پاوریونیت

محل عبور شلنگ و کابل‌ها



2. آماده‌سازی چاه آسانسور

در آسانسورهای هیدرولیک، چاه آسانسور فاقد تجهیزات متحرک مثل وزنه و ریل وزنه است، اما:

کف چاه باید بتن‌ریزی مسلح شده با ضخامت مناسب باشد تا تحمل فشار جک را داشته باشد.

محل نصب جک باید دقیقاً شاقول شده و بر اساس نقشه سازه‌ای باشد.

در صورت استفاده از جک دفنی، گودبرداری برای قرارگیری سیلندر داخل زمین باید با دقت بالا و پوشش ضد آب انجام شود.



مرحله دوم: نصب جک و سیستم مکانیکی

1. نصب جک هیدرولیک

جک، قلب سیستم آسانسور هیدرولیک است. هنگام نصب:

محل قرارگیری جک باید دقیقاً در راستای حرکت کابین باشد.

در جک‌های مستقیم، انتهای جک باید روی کف چاه با پلیت فولادی تراز شده بسته شود.

در جک‌های غیرمستقیم، جک به ‌وسیله قرقره‌ها و سیم‌بکسل حرکت کابین را کنترل می‌کند که نیاز به تنظیم دقیق دارد.

2. تست آب‌بندی سیلندر

قبل از راه‌اندازی سیستم، آب‌بندی کامل سیلندر جک باید تست شود تا از نشتی روغن جلوگیری شود. این کار معمولاً با فشار اولیه انجام می‌گیرد.



مرحله سوم: نصب ریل‌ها، کابین و درب‌ها

1. ریل‌گذاری کابین

در آسانسور هیدرولیک، فقط یک جفت ریل برای هدایت کابین نیاز است. ریل‌ها باید:

کاملاً تراز و در امتداد جک نصب شوند

با براکت‌های مقاوم به دیواره چاه مهار شوند

روغن‌کاری و تمیزکاری پس از نصب فراموش نشود



2. نصب کابین

کابین با شاسی مخصوص بر روی ریل‌ها قرار می‌گیرد و به انتهای شفت جک متصل می‌شود. در جک‌های غیرمستقیم، نیاز به اتصال به سیم‌بکسل و فلکه‌هاست. نکته مهم اینجاست که حرکت کابین باید آزاد، بدون لقی و نرم باشد.



3. نصب درب‌ها

درب طبقات ممکن است به‌صورت کشویی یا لولایی نصب شود.

درب کابین معمولاً تمام‌اتوماتیک است و توسط مکانیزم الکتریکی یا پنوماتیکی باز و بسته می‌شود.

سنسور درب، قفل ایمنی و اتصال با تابلو فرمان باید به‌درستی اجرا شود.



مرحله چهارم: نصب پاوریونیت و سیستم هیدرولیک

1. نصب پاوریونیت (Power Unit)

پاور یونیت شامل پمپ، موتور، شیر کنترل، مخزن روغن و فشارشکن است. این واحد معمولاً در پایین‌ترین طبقه یا در یک اتاقک کوچک مجزا نصب می‌شود.

نکات نصب:

• محل پاوریونیت باید خشک، خنک و قابل تهویه باشد
• تراز بودن دستگاه و نصب روی پایه‌های ضد لرزش الزامی است
• مسیر عبور شلنگ فشار بالا باید محافظت‌شده، بدون پیچ‌خوردگی و با حداقل فاصله تا جک باشد



2. اتصال شلنگ فشار بالا

شلنگ‌های هیدرولیک باید از جنس مقاوم (معمولاً سه‌لایه یا چهارلایه صنعتی) باشند و اتصالات آن‌ها با گیره‌های فشار قوی و اتصالات استاندارد انجام شود.

ایزولاسیون مسیر و جلوگیری از لرزش و ترکیدگی، در طولانی‌مدت بسیار مهم است.



مرحله پنجم: تابلو فرمان و تنظیمات الکتریکی

تابلو فرمان باید با مدل هیدرولیک سازگار باشد و دارای برنامه‌نویسی برای حرکت کنترل‌شده و بدون شوک باشد.

ارتباط تابلو با شیر برقی، پمپ، سنسورها و پاراشوت کابین باید دقیق انجام شود.

تنظیم ارتفاع توقف طبقات، سنسور درب، سیستم اضافه‌بار و کنترل جریان برق انجام می‌شود.



مرحله ششم: تست عملکرد و ایمنی

پس از نصب کامل، مجموعه‌ای از تست‌ها باید انجام شود:

• تست عملکرد بالا/پایین کابین با بار کامل
• بررسی عملکرد سیستم اضطراری پایین‌آور در قطع برق
• تست نشت روغن، فشار سیستم و دمای پاوریونیت
• بررسی دقیق سنسورها، ترمز ایمنی، آلارم و قطع‌کن اضطراری



مرحله هفتم: دریافت تاییدیه استاندارد

پس از انجام تست‌های اولیه، بازرس رسمی سازمان استاندارد از محل بازدید کرده و گواهی ایمنی آسانسور را صادر می‌کند. موارد مورد بررسی شامل:

• وضعیت عملکرد جک، پمپ و شیر کنترل
• مطابقت چاه و ریل‌ها با استاندارد
• تست نهایی حرکت اضطراری
• بررسی چک‌لیست کامل ایمنی سیستم



نکات تخصصی نصب آسانسور هیدرولیک

• استفاده از روغن هیدرولیک استاندارد متناسب با شرایط دما و فشار
• بررسی دمای پاوریونیت در دوره‌های کاری طولانی
• در ساختمان‌های جنوبی یا مناطق گرم، نصب سیستم خنک‌کننده روغن ضروری است
• جک‌های دفنی باید حتماً با عایق رطوبت و درپوش ضدخاک اجرا شوند
• برای ارتفاع‌های بیش از ۴ طبقه، آسانسور هیدرولیک توصیه نمی‌شود مگر با طراحی خاص



جمع‌بندی

نصب آسانسور هیدرولیک، یک پروژه‌ی فنی و مهندسی‌شده است که باید با دقت بالا و رعایت کامل استانداردها انجام شود. هرگونه اشتباه در نصب جک، مسیر روغن یا تنظیمات تابلو فرمان می‌تواند موجب خطرات جدی و کاهش عمر سیستم شود. برای اجرای حرفه‌ای و بی‌نقص آسانسور هیدرولیکی، حتماً از تیم‌های متخصص و شرکت‌های دارای مجوز رسمی کمک بگیرید.
